Moteur asynchrone monophasé

Contrairement au moteur électrique triphasé, le démarrage d’un moteur asynchrone en monophasé nécessite un condensateur pour le déphasage. On distingue alors deux systèmes un condensateur permanent Cp qui reste connecté pendant le fonctionnement du moteur.

Un condensateur de démarrage Cd qui est utilisé uniquement lors de la phase de lancement À l’arrêt, le moteur monophasé possède un couple nul car son bobinage est composé de 2 champs inversés. Il faut donc un artifice pour lancer la phase de démarrage, le plus usité est constitué d’un deuxième enroulement décalé de 90°.

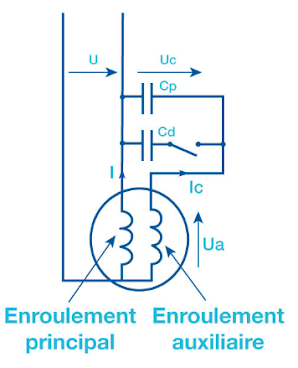

On peut également utiliser les condensateurs : Le condensateur Cp produit le déphasage nécessaire au lancement du moteur, il reste sous tension en permanence. On peut lui adjoindre un deuxième condensateur Cd dit de « démarrage » de forte valeur. Ce condensateur n’est pas prévu, sous peine d’échauffement exagéré, d’être sous tension en permanence. Lorsque le moteur atteint sa vitesse nominale il est déconnecté par divers procédés : relais de tension, thermistance, système à contact centrifuge etc…

Le condensateur Cp produit le déphasage nécessaire au lancement du moteur, il reste sous tension en permanence. On peut lui adjoindre un deuxième condensateur Cd dit de « démarrage » de forte valeur. Ce condensateur n’est pas prévu, sous peine d’échauffement exagéré, d’être sous tension en permanence. Lorsque le moteur atteint sa vitesse nominale il est déconnecté par divers procédés : relais de tension, thermistance, système à contact centrifuge etc…

Pourquoi utiliser un condensateur de démarrage ?

Les moteurs asynchrones monophasés utilisant ce type de condensateur offrent un couple important lors

 de la phase de démarrage, bien plus élevé qu’un moteur ayant un condensateur permanent. L’utilisation

 ou non d’un condensateur de démarrage dépend alors uniquement de la machine entraînée et du couple

 résistant.

Que choisir entre un condensateur permanent ou un condensateur de démarrage ?

On distingue deux types de couple :

Le couple constant, spécifique aux applications de compresseurs, broyeurs, presses, extrudeuses et diverses autres machines entraînées :

Le condensateur de démarrage est donc adapté pour des applications ayant un couple constant car un

fort couple est requis dès le démarrage.

Le couple parabolique, représentatif des pompes, ventilateurs et autres machines centrifuges :

Le condensateur permanent, lui, est plutôt adapté aux machines centrifuges ayant un couple parabolique.

En effet, le couple résistant étant faible, un fort couple au démarrage n’est donc pas nécessaire.
